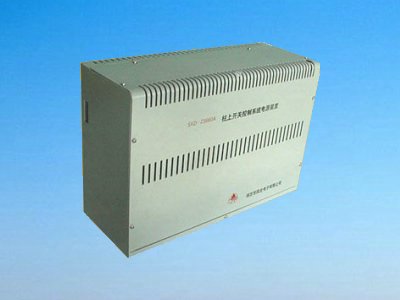

一組三臺電源組合
 |
技術要求：
輸入電壓：AC：220V±15%。
輸出電壓：DC1：220V/3A。
DC2： 5V/3A，-5V/0.5A,+15V/0.5A(D1)
24V/0.5A(D2)
DC3: ±75V/0.5A.±15V/0.5A.+5V/0.5A.
啟動環境溫度：-15℃∽+80℃.
工作環境溫度:-40℃∽+80℃.
備用電池AH:12AH(12V)×2.
產品簡介
柱上系統備用電源主要應用于，電力自動化控制裝置高壓自動化跳合閘系統。該電源系統由智能充電機、免維護蓄電池、DC/DC升壓電源、控制系統用電源及通訊用電源五部分組成。
柱上系統備用電源為實現電力自動化系統提供了可靠保證, 實現了在系統無供電狀態,系統不間斷的★信息采集★智能控制★通訊★自動跳合閘等功能.
工作原理:
1:K1,K2斷開, 輸入AC:220V,系統提供控制電源DC2。DC3輸出.
2:K1閉合, K2斷開系統自動充電,同時提供對輸出DC1 的供電電源.
3 K1閉合, K2閉合系統實現自動充電,同時提供對輸出DC1,DC2 的供電電源.
K2:為跳合閘控制電源軟控制開關.
